Gebruiksaanwijzing MyRiwell 3D Printer Pen;
type RP100B: MyRiwell Advanced

Hartelijk dank voor het kiezen van ons product.

Om deze 3d Printerpen naar tevredenheid te kunnen blijven gebruiken is het belangrijk dat U deze handleiding eerst zorgvuldig door te lezen.


handleiding rp100b
Afb. opbouw bedieningselementen RP100-B


Waarschuwing !

  1. Onze 3d-pen is geschikt voor leeftijden vanaf 8 jaar echter onder de 12 jaar alleen onder toezicht van volwassenen.

  2. De punt kan temperaturen tot 230”C bereiken, vermeid daarom elk contact met lichaam of snel brandbare stoffen.

  3. Steek nooit iets anders dan het juiste filament in het “filament input hole”, nog iets in de “Nozzel heating point”.

  4. Gebruik uitsluitend de origineel bijgeleverde “power adapter” dek deze nergens mee af en bouw hem niet in.

  5. Gebruik uitsluitend Filament welke door Uw MyRiwell leverancier wordt geadviseerd.

  6. Vermeid morsen met vloeistoffen waarbij de 3d-pen of de power adapter of het filament nat kan worden.

  7. Gebruik de apparatuur niet in vochtige omgeving en bewaar ze op een veilige en droge plek plaats zodat deze niet kan vallen of zonder toezicht door kinderen gebruikt kan worden

Gebruiksaanwijzing RP100B MyRiwell 3d-pen advanced ( zie afbeelding opbouw bedieningselementen )

  1. Steek de stekkerpen van de “power adapter” in het “power input hole” van de pen en de 230V stekker in een stopcontact

  2. Het “LCD” duidt ABS of PLA aan, maak met ”temperature adjustment hole” de juiste keuze voor het te gebruiken filament

  3. Druk op de “load filament button” en de “work indicator Led” licht rood op, zolang de pen opwarmt. Zodra de “work indicator Led” van rood naar blauw/groen veranderd heeft de pen zijn bedrijfstemperatuur bereikt.

  4. Voer nu direct het gekozen “filament” bij het ”filament input hole” in, en bedien de “Load filament button” zodat het filament door de in de pen ingebouwde motor wordt geladen , let hierbij op dat de pen op bedrijfstemperatuur is. Als er vloeibaar materiaal aan de “heating point” verschijnt is het filament correct geladen en de pen klaar voor gebruik

  5. Gedurende Uw product creatie kunt U met de “Speed controller” de snelheid van de materiaal toevoeging beinvloeden

  6. Smeltpunten van zelfde materiaalsoorten kunnen door hun specifieke kleur iets verschillen, waarvoor het noodzakelijk is de standaard ingestelde temperatuur met behulp van in tabel aangegeven resultaat beoordeling beter af te regelen

  7. Maak geen lichamelijk contact met de “heating point” en vermeid aanraking met ïntegrated heating nozzel” en filament

  8. De 3d-pen gaat automatisch in standby modus als ze langer dan 5 minuten niet wordt gebruikt, hierbij zal de “work indicator led” doven

  9. Als U filament wil vervangen moet U eerst punt 2) controleren\herhalen voordat U met 3) en zo voort verder mag gaan

Algemene opmerkingen
* Het begin van nieuw in te voeren filament mag niet vervormd en moet recht zijn afgesneden voor invoer in de pen
* Wij adviseren wij om het filament niet in de pen achter te laten en voor het opbergen te verwijderen

Vervangen van Filament

  1. Indien U een andere kleur van hetzelfde soort filament wil gebruiken kunt U in gewenste volgorde de “loading filament button” en de “unloading filament button” gebruiken om zeker te zijn dat het filament niet vervormd

  2. Indien U van PLA filament naar ABS filament wil wisselen moet U eerst de “unloading fillament buton” gebruiken , hierna de Pen opnieuw starten door even de adapter stekkerpen uit ”power input hole” te trekken en na korte tijd weer opnieuw in te steken. Hierna schakelt U het LCD van PLA naar ABS en laadt U dit filament volgens aanwijzing

  3. Indien U van ABS naar PLA wil wisselen is het vanwege de veel hogere bedrijfstemperatuur van ABS ZEER belangrijk dat dit correct gebeurd omdat anders defecten aan de pen aandrijving en/of aan de “integrated heating nozzel” kunnen ontstaan welke niet door garantie worden gedekt. De correcte werkwijze is als volgt: Bedien alleen de “unload filament button”als het LCD op ABS staat, start hierop aansluitend de pen opnieuw door de DC stekkerpen uit te trekken en na korte tijd opnieuw in te steken. Schakel hierna het “LCD” op PLA en laad dan het PLA filament echter niet voordat de “work indicator Led” bedrijfstemperatuur aangeeft ( zie gebruiksaanwijzing)

Temperatuur fijn afstellen

  1. Indien de “integrated heating nozzle” bij lage werksnelheid een knisperend geluid maakt is de temperatuur te hoog. Met de “temperature adjustement holes -” kunt U de standaard temperatuur max. 8*C  – 15 *C verlagen

  2. Ook indien tijdens gebruik blaasjes in optreden is de verwerking temperatuur te hoog welke U wederom met de “temperature adjustement holes -” tot max. 3*C  – 8*C kunt verlagen

  3. Als Uw product dof en\of donker verkleurd lijkt terwijl bij verwerking de aandrijfmotor in de pen een geluid maakt welk duidt op moeizaam transport van het filament is de ingestelde temperatuur te laag. Deze kunt U met behulp van  “temperature adjustement holes +” tot max. 3*C  – 5*C kunt verhogen

  4. Bij juiste temperatuur instelling zal geen knisperend filament nog moeizaam geluid van aandrijf unit te horen zijn, blaasjes slechts sporadisch optreden en het product zal een glad en niet verkleurd oppervlak hebben.



Gegevens en Specificatie
Uitgangsmateriaal type: gesmolten kunststof door extraheren manueel in model brengen en laten uitharden
Smeltwijze : 3d verwarmen
Manier van printen : manueel 3 d tekenen
Printbereik: onbegrensd
Printsnelheid: regelbaar min-max
Smelt temperatuur: 60*C tot 230*C
Opgenomen Vermogen: 12Volt – 3 Ampère
Diameter Nozzle : 0,7mm

Gebruiksaanwijzing MyRiwell 3D Printer Pen;
type RP100A: MyRiwell Standaard

Hartelijk dank voor het kiezen van ons product.

Om deze 3d Printerpen naar tevredenheid te kunnen blijven gebruiken is het belangrijk dat U deze handleiding eerst zorgvuldig door te lezen.



Algemene veiligheidswaarschuwing
Deze 3d-pen is geschikt voor leeftijden vanaf 8 jaar echter onder de 12 jaar alleen onder toezicht van volwassenen.
  • De punt kan temperaturen tot 230”C bereiken, vermeid daarom elk contact met lichaam of snel brandbare stoffen.
  • Steek nooit iets anders dan het juiste filament in het “filament input hole”, noch iets in de “Nozzle heating point”.
  • Gebruik uitsluitend de origineel bijgeleverde “power adapter” dek deze nergens mee af en bouw hem niet in.
  • Gebruik uitsluitend Filament welke door Uw MyRiwell leverancier wordt geadviseerd.
  • Vermeid morsen met vloeistoffen waarbij de 3d-pen of de power adapter of het filament nat kan worden.
  • Gebruik de apparatuur niet in vochtige omgeving en bewaar ze op een veilige en droge plek plaats zodat deze niet kan vallen of zonder toezicht door kinderen gebruikt kan worden
  • Gebruik de pen in een goed geventileerde ruimte en haal de adapter uit de pen als deze niet meer wordt gebruikt

Gebruiksaanwijzing RP100A MyRiwell 3d-pen standaard (zie afbeelding opbouw bedieningselementen )
-1) Steek de adapter invoer in pen, steek de andere kant van de adapter in het stopcontact. Je ziet het Aan-lampje nu branden in een gele kleur.
- 2) Druk nu kort op de print-knop, het rode lampje gaat branden. De print-pen is nu aan het opwarmen. Na 30 seconden veranderd het lampje in een groene kleur. De pen is nu op  opgewarmd.
- 3) U kunt nu de pen laden met het filament. Druk het materiaal in de ingang voor het filament en druk de printknop tegelijkertijd in. De pen begint nu met het inladen van het materiaal, hou de knop ingedrukt totdat het materiaal uit de printkop komt.
- 4) U kunt nu beginnen met het 3D tekenen. Wanneer u de print knop indrukt komt het materiaal eruit. De snelheid waarmee het materiaal eruit komt kan in snelheid ingesteld worden met de schuif. .
- 5) Wanneer u een andere kleur wilt gebruiken en het printmateriaal is nog niet op dan kunt u het materiaal ook uitladen. Hou de pen vast met de printkop naar het plafond toe gewezen en trek voorzichtig aan het printmateriaal en tegelijkertijd op de retour knop. Het ingebouwde motortje begint met het uitladen van het materiaal, blijf de knop ingedrukt houden totdat het materiaal er in zijn geheel uit is gekomen.. Gebruik de laatste 10cm filament niet opnieuw ivm groefvorming en verstopping motor.

Wij raden sterk aan om na het gebruik van de printer pen elke keer het materiaal uit te laden. Wanneer u het oude materiaal weer inlaadt zorg er dan voor dat uiteinde van het materiaal geheel recht afgeknipt en glad is.

De pen zal automatisch na 5 minuten ongebruikt te zijn op standby modus gaan. Om de pen weer te activeren drukt u op de printknop.

Gegevens en Specificaties:
Printbereik: onbegrensd
Printsnelheid: regelbaar
Smelt temperatuur: 230*C (Standaard)
Opgenomen Vermogen: 12Volt – 3 Ampère
Diameter Nozzle : 0,7mm

Gebruiksaanwijzing 3D-TECH-v4 3D Printer Pen;
type 3D-TECH-v4

Hartelijk dank voor het kiezen van ons product.

Om deze 3d Printerpen naar tevredenheid te kunnen blijven gebruiken is het belangrijk dat U deze handleiding eerst zorgvuldig door te lezen.



Veiligheidswaarschuwing:
Deze 3d-pen is geschikt voor leeftijden vanaf 8 jaar echter onder de 12 jaar alleen onder toezicht van volwassenen.
  • De punt kan temperaturen tot 230”C bereiken, vermeid daarom elk contact met lichaam of snel brandbare stoffen.
  • Steek nooit iets anders dan het juiste filament in het “filament input hole”, noch iets in de “Nozzle heating point”.
  • Gebruik uitsluitend de bijgeleverde “power adapter” of een goedgekeurde “powerbank” dek deze nergens mee af en bouw hem niet in.
  • Gebruik uitsluitend Filament welke door Uw 3D-Tech leverancier wordt geadviseerd.
  • Vermeid morsen met vloeistoffen waarbij de 3d-pen of de power adapter of het filament nat kan worden.
  • Gebruik de apparatuur niet in vochtige omgeving en bewaar ze op een veilige en droge plek plaats zodat deze niet kan vallen of zonder toezicht door kinderen gebruikt kan worden


Gebruiksaanwijzing 3DTECH-v4 ( zie afbeelding opbouw bedieningselementen )

  • Steek de stekkerpin van de “power adapter” in het “power input hole” van de pen en de 230V stekker in een stopcontact
  • Het “LCD” duidt ABS of PLA aan, maak door gelijkertijd indrukken van ”unload filament button & temperatre +” de juiste keuze voor het te gebruiken filament (Zodra de spanning van de pen is geweest staat de pen weer standaard ingesteld op ABS! Let hier op!)
  • Druk op de “load filament button” en u merkt op het scherm door toename in temperatuur dat de pen opwarmt. Zodra de ingestelde temperatuur is bereikt is de pen klaar voor gebruik.
  • Voer nu direct het gekozen “filament” bij het ”filament input hole” in tot het niet verder kan, en bedien de “Load filament button” zodat het filament door de in de pen ingebouwde motor wordt geladen , let hierbij op dat de pen op bedrijfstemperatuur is. Als er vloeibaar materiaal aan de “heating point” verschijnt is het filament correct geladen en de pen klaar voor gebruik
  • Gedurende Uw product creatie kunt U met de “Speed controller” de snelheid van de materiaal toevoeging beinvloeden
  • Smeltpunten van zelfde materiaalsoorten kunnen door hun specifieke kleur iets verschillen, waarvoor het noodzakelijk is de standaard ingestelde temperatuur met behulp van in tabel aangegeven resultaat beoordeling beter af te regelen
  • Maak geen lichamelijk contact met de “heating point” en vermeid aanraking met ïntegrated heating nozzel” en filament
  • De 3d-pen gaat automatisch in standby modus als ze langer dan 5 minuten niet wordt gebruikt, hierbij zal de “work indicator led” doven
  • Als U filament wil vervangen moet U eerst punt 2) controleren\herhalen voordat U met 3) en zo voort verder mag gaan

Algemene  Opmerkingen:

* Het begin van nieuw in te voeren filament mag niet vervormd en moet recht zijn afgesneden voor invoer in pen
* Wij adviseren wij om het filament niet in de pen achter te laten en voor het opbergen te verwijderen

Vervangen van Filament:
  • Indien U een andere kleur van hetzelfde soort filament wil gebruiken kunt U in gewenste volgorde de “loading filament button” en de “unloading filament button” gebruiken om zeker te zijn dat het filament niet vervormd
  • Indien U van PLA filament naar ABS filament wil wisselen moet U eerst de “unloading fillament buton” gebruiken , hierna de Pen opnieuw starten door even de adapter stekkerpen uit ”power input hole” te trekken en na korte tijd weer opnieuw in te steken. Hierna schakelt U het LCD van PLA naar ABS en laadt U dit filament volgens aanwijzing
  • Indien U van ABS naar PLA wil wisselen is het vanwege de veel hogere bedrijfstemperatuur van ABS ZEER belangrijk dat dit correct gebeurd omdat anders defecten aan de pen aandrijving en/of aan de “integrated heating nozzel” kunnen ontstaan welke niet door garantie worden gedekt. De correcte werkwijze is als volgt: Bedien alleen de “unload filament button”als het LCD op ABS staat, start hierop aansluitend de pen opnieuw door de DC stekkerpen uit te trekken en na korte tijd opnieuw in te steken. Schakel hierna het “LCD” op PLA en laad dan het PLA filament echter niet voordat de “work indicator Led” bedrijfstemperatuur aangeeft ( zie gebruiksaanwijzing)  Wij adviseren zelfs tussen wisseling van filamentsoort kortstondig cleaning te gebruiken! Cleaning werkt op beide temperaturen en zal daarom er voor zorgen dat de pen niet (minder snel) verstopt zal raken!

Temperatuur fijn afstellen:

  • Indien de “integrated heating nozzle” bij lage werksnelheid een knisperend geluid maakt is de temperatuur te hoog. Met de “temperature adjustment holes -” kunt U de standaard temperatuur max. 8*C  – 15 *C verlagen
  • Ook indien tijdens gebruik blaasjes optreden is de verwerking temperatuur te hoog welke U wederom met de “temperature adjustment holes -” tot max. 3*C  – 8*C kunt verlagen
  • Als Uw product dof en\of donker verkleurd lijkt terwijl bij verwerking de aandrijfmotor in de pen een geluid maakt welk duidt op moeizaam transport van het filament is de ingestelde temperatuur te laag. Deze kunt U met behulp van  “temperature adjustement holes +” tot max. 3*C  – 5*C kunt verhogen
  • Bij juiste temperatuur instelling zal geen knisperend filament nog moeizaam geluid van aandrijf unit te horen zijn, blaasjes slechts sporadisch optreden en het product zal een glad en niet verkleurd oppervlak hebben.

Gegevens en Specificaties:

  • Uitgangsmateriaal type: gesmolten kunststof door extraheren manueel in model brengen en laten uitharden
    Smeltwijze : 3d verwarmen
    Manier van printen : manueel 3 d tekenen
    Printbereik: onbegrensd
    Printsnelheid: regelbaar nul-max
    Smelt temperatuur: 60*C tot 230*C
    Opgenomen Vermogen: 5Volt – a Ampère
    Diameter Nozzle : 0,6mm


Gebruiksaanwijzing MyRiwell Professional 3D Pen;
type RP100C: MyRiwell Professional

Hartelijk dank voor het kiezen van ons product.

Om deze 3d Printerpen naar tevredenheid te kunnen blijven gebruiken is het belangrijk dat U deze handleiding eerst zorgvuldig door te lezen.

MyRiwell Professional 3d pen; Product opbouw



Waarschuwing:
1.De pen is geschikt voor kinderen vanaf 8 jaar en ouder. Tot 12jaar is het wenselijk om ouderlijk toezicht te houden bij gebruikt van de pen..
2. Deze 3d pen punt heeft een maximale temperatuur van rond de 230graden. Raak de punt dan ook niet aan als de pen in bedrijf is.
3. Verzeker u ervan dat u alleen juist en compatible filament gebruikt en dat u geen andere voorwerpen in het filament input hole voert. Bij gebruik van niet juist filament of werken met verkeerde instelling kunt u nimmer aanspraak maken op garantie.
4. Voorkom dat de nozzle valt of tegen harde voorwerpen stoot. Deze is zeer gevoelig en breekbaar.
5. Gebruik altijd de originele power kabel
6. Gebruik alleen compatibel 1,75mm ABS/PLA filament om de beste resultaten te verkrijgen.
7. Bewaar de 3d pen niet in de buurt van water, de pen is een precisie instrument.
8. Bewaar de pen in een veilige plaats en voorkomt dat de 3d pen valt. Kinderen mogen de pen niet in de mond steken of aanraken met spelen.
9. Verwijder de stroomkabel na gebruik om omgelukken te voorkomen.

Gebruiksaanwijzing
1. Steek de USB-kant in een 5V/2A Power Bank of adapter, Steek de andere kant in het ”power input hole”. De gele LED zal gaan branden zodat de pen in de standby stand verschijnt, (De pen zal niet goed werken als de stroomtoevoer kleiner is dan 2A; gebruik du seen geschikte power-bank)
2. Het LCD-scherm zal ABS of PLA weergeven, selecteert u het type filament door op de "filament selection / temperature control button" te drukken. De keuze moet hetzelfde zijn als ook het type filament is!
3.Druk een keer op de "loading button”. De rode LED zal gaan branden, de pen is dan aan het voorverwarmen, het LCD-scherm zal real-time de temperatuur weergeven. Wanneer de rode LED naar groen wisselt is de pen opgewarmt en is hij  klaar voor gebruik.
4. Steek de draad in het "filament input hole " geef een lange druk op de "loading button", het filament zal dan worden geladen, als hij volledig is geladen spuit het gesmolten filament uit de pen. (Let op; men moet ervoor zorgen het uiteinde glad is afgeknipt)
5. Start met 3d printen. (Deze pen heeft 4 digitaal instelbare snelheden, men kan de printsnelheid door snelle klik op de "loading knop" de snelheid aanpassen. OP het LCD-scherm wordt de huidige snelheid weergegeven.
6. Het kan voorkomen dat hetzelfde material verschillende smeltpunten heeft als gevolgt van kleurverschil/merkverschil. Men kan de temperatuur dan naar behoeven wijzigen. Zie hiervoor de sectie temperatuur afstellen.
7. Raak de nozzle/ het mondstuk niet aan tijdens het gebruik. Dit kan warm zijn!
8. De pen zal overschakelen naar sleep-modus als de pen 2 minuten niet gebruikt word. Het LCD-display zal dan “SLEEP" aangeven. Druk op de "loading button" indien men het werk wil hervatten.
9. Wanneer je het filament wil ontladen, herhaal dan vanaf stap 3 alleen moet je dan op de unload button drukken.

Filament wisselen
  1. Als je filament wilt wisselen met hetzelfde materiaal (dus met ABS of PLA) maar met verschillende kleur moet je je er zelf van verzekeren dat het filament einde mooi glad en recht is afgeknipt.Je kunt dan gewoon het volgende stuk opvolgend invoeren en dit drukt het volgende stuk door.
  2. Als het PLA filament met ABS word gewisseld (of andersom), moet het filament eerst worden ontladen. Best is dan de pen een aantal centimeter te spoelen met cleaning filament. Dit daarna ook weer te ontladen. Vervolgens moet de pen worden herstart (power cable uitnemen en enkele minuten wachten zodat de pen iets kan afkoelen!!!!) en dan het juiste type filament selecteren en invoeren.
  3. Denk eraan dat u bij het uitnemen van de power kabel de pen enkele minute laat afkoelen. Vooral bij wissel van ABS à PLA. De pen moet immers op een lager smeltpunt gaan werken, niet lang genoeg wachten (ca. 2minuten) kan zorgen voor verstopping of beschadiging van de pen!

Temperatuur afstellen:

Vanwege temperatuursverschillen tussen verschillende soorten/merken en kleuren filament, is het van belang om aandacht te besteden aan volgende:
  1. Als er een knisperend geluid van de punt afkomt als er met lage snelheid gewerkt wordt dan geeft dit aan dat het filament te warm wordt gesmolten. De temperatuur kan worden verlaagd door op de “filament selection/temperature adjusting button” te drukken. Het maximale verschil per filamentsoort is tussen de 8 en 15 graden.
  2. Als het printen goed lukt maar er luchtbellen in het filament verschijnen, dan geeft dit aan dat de temperatuur iets te hoog is. Er dient dan tussen de 3 en 8 graden bijgesteld te worden
  3. Het uitvloeien van het filament moet geleidelijk en over het algemeen zonder luchtbellen gebeuren.
  4. Als het gesmolten filament een donker uiterlijk heeft, de motor zwaar klinkt en het moeilijk is om filament te laden dan geeft dit aan dat de temperatuur te lag staat. Druk dan op de  “filament selection/temperature adjusting button” en pas de temperatuur met 3 tot 5 graden aan.
  5. Als het PLA filament niet snel genoeg afkoelt en te lang vloeibaar blijft dan is de temperatuur te hoog. Het advies is dan met 10-18graden de temperatuur te verlagen
Specificaties:
Vorm: 3d printer
Printformaat: onbeperkt
Laagdikte: zelf te bepalen
Filamentsoorten; ABS & PLA
Filament diameter 1,75 0,04mm ±0,04mm
Printsnelheid; in vier fasen instelbaar
Nozzle diameter: 0,6mm
Smeltcapaciteit: 0,06-0,4 cm3 /minuut
Ideale filament temperatuur: ABS 230 en PLA 170
Aanvoerspanning; 5V 2A (kan met adapter of power-bank0
Connector power input: 3,5mm x 1,35mm
Pen afmeting: 175,4mm * 18mm * 18mm
Massa pen; 55± 5g

Gebruiksaanwijzing 3D-Tech v4 Basic Slimline;
type RP600A: 3DTECH Basic Slimline

Hartelijk dank voor het kiezen van ons product.

Om deze 3d Printerpen naar tevredenheid te kunnen blijven gebruiken is het belangrijk dat U deze handleiding eerst zorgvuldig door te lezen.

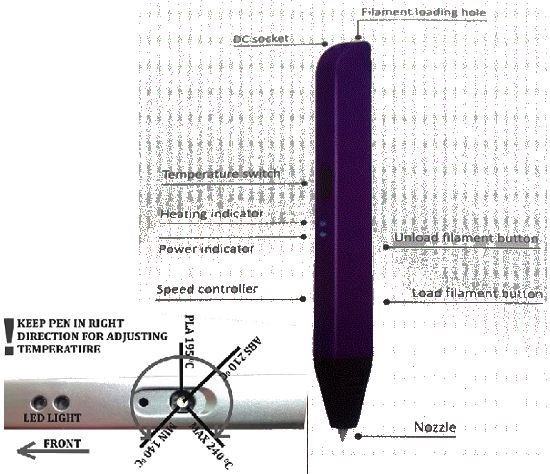

Gebruiksaanwijzing 3D-TECH v4_RP600A Basic ( zie afbeelding )
  1. Steek de stekkerpin van de “adapter” in het “power input hole” van de pen en de
      230V stekker in een stopcontact . ( als alternatief kunt  U ook een geschikte USB
      powerbank gebruiken )
  1. De “Power Indicator” licht rood op, hetgeen aanduidt dat de pen stand-by is.
      ( standaard is de pen ingesteld voor gebruik van PLA ) Let hier op, bij het te
      gebruiken filament. Of gebruik het juiste soort filament indien U de temperatuur
      anders hebt ingesteld
  1. Zodra U op de “load filament button” drukt zal de pen gaan opwarmen waarbij de
     “heating indicator” groen knippert. Na ongeveer 40 Seconden wordt de ingestelde
      temperatuur bereikt en stopt het knipperen van de groene “heating indicator” en
      is de pen gebruiksklaar.
  1. Voer nu direct het juiste filament bij het ”filament input hole” in de pen tot het
      niet verder kan, en bedien de “Load filament button” zodat het filament verder
      door de ingebouwde motor wordt ingeladen. Let hierbij op dat de pen op
      bedrijfstemperatuur is.  Als er vloeibaar materiaal aan de “Nozzle” verschijnt is
      het filament correct geladen en kunt U met Uw werkzaamheden starten.
  1. Gedurende Uw werkzaamheden kunt U met de “Speed controller” de snelheid van
      de materiaal toevoeging beïnvloeden. Om automatische aanvoer van materiaal te
      krijgen kunt U 2x de “load filament button” drukken. Door hierna nogmaals 1x de
     “load filament button” te drukken kunt U de aanvoer weer handmatig sturen
  1. Om het filament uit de pen te verwijderen dient de groene “heating Indicator”
      niet meer te knipperen maar continue te branden ( zie 3.) waarna U de “unload
      filamentbutton” blijft drukken (of 2x snel drukt voor automatisch ontlading)
      terwijl U behoedzaam het filament uit de pen trekt
  1. Maak geen lichamelijk contact met de hete “Nozzle” en vermeid aanraking
      met het uit de pen tredende nog hete filament
  1. De 3d-pen gaat automatisch in stand-by modus als ze langer dan 2 minuten
      niet wordt gebruikt. En dient hieruit te worden ontwaakt door de filament load button te drukken
  1. Bij filament vervanging dient U eerst punt 2. controleren\herhalen waarna  U als omschreven onder 3. weer verder mag

Algemene  Opmerkingen:
* Het (op)nieuw in te voeren filament mag niet zijn vervormd en moet recht zijn afgesneden voor invoer in pen
* Wij adviseren om het filament niet in de pen achter te laten en dit voor het opbergen van de pen te verwijderen

Vervangen van Filament:
  • Indien U een andere kleur van hetzelfde soort filament wil gebruiken kunt U in gewenste volgorde de “loading filament button” en de
    “unloading filament button” gebruiken. Om zeker te zijn dat het filament niet vervormd ( het uitgevoerde stuk weer min 8cm recht afknippen)
  • Indien U van PLA naar ABS wilt wisselen (of andersom) moet U eerst a) het huidige filament ontladen b) de pen spoelen met cleaning filament
Temperatuurinstelling: ( zie afbeelding )
maak voorzichtig de “temperatuur “adjustment switch” vrij door het rubberen
afdekplaatje met de bijgeleverde plastic schroevendraaier te verwijderen.
En gebruik het schroevendraaiertje om de schakelaar VOORZICHTIG te verdraaien.
Met de klok mee is temperatuurverhoging, en tegen de klokrichting indraaien levert
temperatuur verlaging op. Een volle draai van 360* is in 8 sectoren verdeeld
waarbij elke 45* sector verdraaiing een temperatuur verschil van 15*C  oplevert

Als u het filament wilt wisselen middels retourknop mag u de laatste 8cm filament niet opnieuw gebruiken. Het aandrijftandwiel grijpt in het filament en maakt hier kleine (haast onzichtbare) groefjes in. Door meermaals uit- en
invoeren van zelfde stuk filament, ontstaan meerdere groeven over elkaar en kan het filament splijten en het tandwiel doen verstoppen.


CoLiDo PRO 3d pen doodler;
type COLPRO: CoLiDo Professional 3d pen

Hartelijk dank voor het kiezen van ons product.

Om deze 3d Printerpen naar tevredenheid te kunnen blijven gebruiken is het belangrijk dat U deze handleiding eerst zorgvuldig door te lezen.

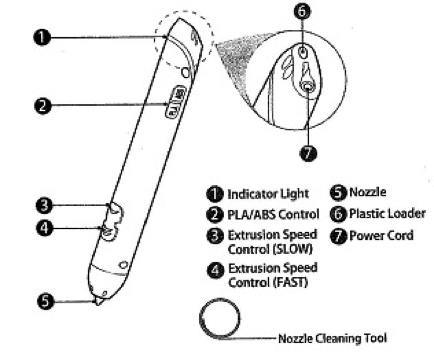

Gebruiksaanwijzing CoLiDo 3d Pen ( zie afbeelding opbouw bedieningselementen)

colido 3d pen opbouw


1. Steek de stekkerpin van de “power adapter” in contact 7 van de pen en de 230V stekker in een stopcontact indicatie led 1 licht wit op
2. Selecteer met PLA/ABS control 2 de juiste temperatuur overeenkomstig het filament materiaal welk U gaat gebruiken
3.  De pen heeft ongeveer 1 minuut nodig om op te warmen gedurende die tijd is de Indicator Light 1 Rood gekleurd en kan de pen niet worden gebruikt.  Zodra de correcte bedrijf temperatuur is bereikt licht de indicator light 1 Groen voor gebruik van PLA of Blauw wanneer U heeft ingesteld om ABS filament te gaan gebruiken.
4. Voer nu het gekozen filament bij de Plastic Loader 6 in de bovenkant van pen in tot U voelt dat het verder mee naar binnen wordt getrokken
5. Selecteer de smelt en werk snelheid door de extrusion speed control Slow 3 knop of de extrusion speed control fast 4 knop even in te drukken. Om te stoppen met werken dient U nogmaals de knop extrusion speed 3 of 4 in te drukken, Als het Filament is  opgebruikt kunt U eenvoudig een nieuw stuk filament invoeren in de plastic loader 6 Let op als U de pen can 1 minuut niet gebruikt zal de nozzle 5 automatisch terug trekken , Om de pen opnieuw te gebruiken dient U wederom de Slow 3 of Fast 4 knop te drukken. Als U de pen langer dan 5 minuten  niet gebruikt wordt de pen inactief en moet U de pen herstarten ( zie bovenstaand vanaf stap 2 )
6.  ( A ) Verzeker U dat bij het ontladen of het veranderen van filament materiaal de pen nog op de juiste temperatuur staat overeenkomstig het soort filament welk U op dat moment gebruikt  ( B ) houd beide knoppen slow 3 en Fast 4 gelijktijdig ingedrukt om het filament uit de pen terug naar buiten te laten bewegen. ( C ) als het filament niet meer naar buiten wordt gedreven dient U het voorzichtig verder uit de plastic loader 6 naar buiten te trekken.

Opmerking !!
Indien U PLA wil gaan gebruiken nadat U eerst ABS heeft verwijderd dient U toch wederom eerst ABS temperatuur te kiezen om zo het achtergebleven stukje filament welk nog in de nozzle zit naar buiten e smelten. Zodra de indicator light 1 Blauw oplicht kunt U het PLA Laden om het achtergebleven ABS eruit te drukken Hierna dient U PLA te selecteren om met de juiste temperatuur het nugekozen PLA te gaan verwerken

7.   Als U gaat stoppen met werken dient U de adapter van de pen 7 te verwijderen , echter voordat U de spanning /stroom van de pen haalt zorgt U er voor dat het filament uit de pen is verwijderd om te voorkomen dat de nozzle 5 verstopt wordt
8.  Tot slot adviseren wij om alleen goedgekeurd filament te gebruiken welk de juiste diameter en temperatuur specificatie heeft alsmede gelijkmatig rond is en voorafgaand aan het (nieuw) invoeren mooi recht afgeknipt dient te zijn
Gebruiksaanwijzing 3DSimo Mini Workmate tool;
type 3DSimoMINI: 3DSimo Mini Workmatel

Hartelijk dank voor het kiezen van ons product.

Om deze 3d Printerpen naar tevredenheid te kunnen blijven gebruiken is het belangrijk dat U deze handleiding eerst zorgvuldig door te lezen.


Download hieronder de Engelstalige Handleiding;

--> http://3dsimo.com/content/4-support/1-getting-started/en.pdf
Gebruiksaanwijzing SUNLU-I type 300 3D Printer Pen;
type SUNLU-I type 300

Hartelijk dank voor het kiezen van ons product.

Om deze 3d Printerpen naar tevredenheid te kunnen blijven gebruiken is het belangrijk dat U deze handleiding eerst zorgvuldig door te lezen.

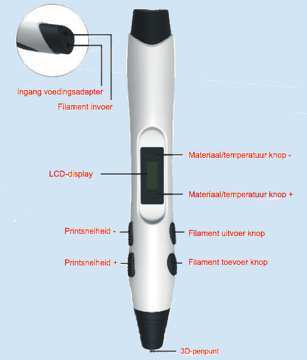

sunlu 300 manual


Algemene informatie:

Waarschuwing: De punt van de 3D-pen wordt erg heet; dit kan leiden tot verbrandingsgevaar. Raak de punt nooit aan wanneer de pen in gebruik is of net in gebruik is geweest. Waarschuw anderen om de pen(punt) niet aan te raken i.v.m. verbrandingsgevaar. Verwijder het filament en haal de adapter uit het stopcontact wanneer u de pen niet gebruikt. Gebruik de meegeleverde penhouder met zuignap. Wanneer de penpunt in direct contact komt met geverfde oppervlakken, plastic, kleding etc. kan dit schade opleveren. De 3D-printerpen is geschikt voor kinderen van 8 jaar en ouder, onder toezicht van een volwassene.

Waarschuwing: Gebruik de 3D-printerpen niet in de buurt van badkuipen, douches, wastafels en andere plekken met water. Dit kan levensgevaarlijke elektrische schokken tot gevolg hebben.

De 3D-printerpen in gebruik nemen
- Stap 1: de stroomadapter aansluiten. Sluit de meegeleverde stroomadapter aan op het stopcontact en steek de andere zijde van de kabel vervolgens achter in de 3D-printerpen. Er gaat nu een geel led-lampje branden, dat aangeeft dat de pen op standby staat.
- Stap 2: materiaal kiezen. Nadat u stap 1 heeft uitgevoerd, verschijnt er ‘PLA’ of ‘ABS’ in het lcd-display. Met de twee knopjes naast het display kunt u deze optie wijzigen.
- Stap 3: opwarmen. Druk eenmaal op de filament toevoer-knop. De 3D-printerpen gaat nu opwarmen. Een rood lampje geeft aan dat de pen aan het opwarmen is. Wanneer het lampje groen wordt, is de pen heet genoeg voor gebruik. Opwarmen kost ongeveer 30 seconden.
- Stap 4: de printsnelheid bepalen. Druk op de printsnelheidknoppen aan de zijkant van de pen om de gewenste snelheid te selecteren. U kunt kiezen uit 8 snelheidsinstellingen, waarbij keuze 5 de standaardsnelheid is. Keuze 1 zorgt voor de laagste snelheid en keuze 8 voor de hoogste snelheid. Let op: u kunt de snelheid alleen wijzigen wanneer u niet aan het printen bent en het ledlampje groen brandt; ofwel de pen het toelaat. Op andere momenten heeft het indrukken van de knoppen geen effect en zult u dus even moeten wachten tot de pen hiervoor gereed is.
- Stap 5: filament invoeren. Voer het gekozen filament (plastic draad) in in de opening aan de achterzijde van de 3D-printerpen. Druk vervolgens op de filament-toevoerknop. Het mechanisme in de pen zal het filament stukje voor stukje naar binnen trekken. Wanneer filament in gesmolten toestand door de punt naar buiten komt, kunt u tekenen.
- Stap 6: werken met de 3D-printerpen. De pen is uitgerust met 8 verschillende snelheidsstanden. Zorg voor een geschikte snelheid om mee te werken. Naast het aanpassen van de snelheid, kunt u ook wijzigingen in de temperatuur aanbrengen. Dit doet u met de twee knoppen naast het display. Als het filament te vloeibaar naar buiten komt, dient u de temperatuur te verlagen. Als het filament kleverig is of niet makkelijk uit de punt stroomt, dient u de temperatuur te verhogen. De ideale temperatuur kan per kleur filament verschillen.
- Stap 7: wisselen tussen 2 printstanden. De 3D-printerpen biedt de keuze uit 2 printstanden: doorlopend printen of onderbroken printen. Om doorlopend te printen drukt u eenmaal op de filament-uitvoer-knop. Het filament stroomt nu naar buiten totdat u nogmaals op de knop drukt. Na 8 minuten onafgebroken gebruik stopt de pen automatisch. Om onderbroken te printen (bijvoorbeeld voor kort gebruik of een klein detail) drukt u tweemaal kort op de toevoer knop waarbij u deze de tweede keer ingedrukt houdt. Het filament loopt nu naar buiten totdat u de knop loslaat.
- Stap 8: het filament verwijderen of verwisselen. Wanneer het ledlampje groen brandt, houdt u de filament-uitvoer-knop ongeveer 3 seconden ingedrukt en laat u deze vervolgens los. De ingebouwde motor zal het filament nu terugtrekken en naar de achterzijde van de pen duwen. U kunt het filament voorzichtig en in een rustig tempo uit de pen trekken. Gebruik hierbij geen kracht; dan kan het filament afbreken. Wanneer het filament volledig uit de pen is verwijderd drukt u nogmaals op de uitvoerknop om de motor te stoppen. Wanneer u niets doet stopt de motor na 1 minuut vanzelf.
- Stap 9: afronden. Wanneer u klaar bent met tekenen dient u het filament uit de 3D-printerpen te verwijderen. Zo blijft het apparaat ook in de toekomst optimaal functioneren. Let op: het apparaat dient niet langer dan een uur onafgebroken gebruikt te worden. Zo verlengt u de levensduur van de 3D-printerpen.

Het verwisselen van filament:
Wanneer u wisselt naar een andere kleur filament van hetzelfde materiaaltype  heeft u twee mogelijkheden. Het is mogelijk het oude filament af te knippen en het nieuwe filament er direct achteraan in te voeren. Ook is het mogelijk het oude filament uit te voeren en vervolgens het nieuwe filament in te voeren. Zorg in beide gevallen dat het puntje van het filament recht is afgeknipt. Wanneer u wisselt naar een ander filamenttype dient u het oude filament eerst uit te voeren. Vervolgens start u het apparaat opnieuw op (haal de adapter uit het stopcontact) om terug te keren naar het materiaaltype keuzescherm. Hier kiest u voor de gewenste optie: ‘PLA’ of ‘ABS’ Voer vervolgens het nieuwe filament in. Zorg dat het puntje van het filament recht is afgeknipt. Controleer het puntje van het filament:

LET OP: Het uiteinde van het filament dient recht afgeknipt te worden en het beginstuk van het filament dient geen oneffenheden te vertonen. Indien dit wel het geval is, dient u het filament een stukje verder af te knippen.

De temperatuur aanpassen
Om de beste printresultaten te bereiken, is het mogelijk de printtemperatuur handmatig aan te passen. Dit kan nodig zijn doordat verschillende kleuren filament een verschillend smeltpunt hebben. Hierdoor geeft de standaardinstelling niet voor elke kleur de ideale temperatuur. Volg onderstaande tips voor het afstemmen van de temperatuur: Indien u tijdens gebruik een sputterend geluid uit de 3D-printerpen hoort komen, is dit een indicatie van een te hoge temperatuur. Gebruik de knop naast het display om de temperatuur 8 tot 15oC te verlagen. . Indien u bij normaal gebruik een grote hoeveelheid luchtbellen ziet, is dit een indicatie van een te hoge temperatuur. Gebruik de knop naast het display om de temperatuur 8 tot 15oC te verlagen. Indien het geprinte filament een doffe kleur heeft en de motor een kuchend geluid maakt, is dit een indicatie van een te lage temperatuur. Gebruik de knop naast het display om de temperatuur 5 tot 10oC te verlagen.  Indien het geprinte PLA filament  te dun en vloeibaar is, is dit een indicatie van een te hoge temperatuur. Gebruik de knop naast het display om de temperatuur 10 tot 15oC te verlagen. Het geprinte materiaal zal bij een correcte temperatuur glad, zacht en zonder (een te groot aantal) luchtbellen uit de 3D-printerpen komen.




Gebruiksaanwijzing SUNLU-II type 700 3D Printer Pen;
type SUNLU-II type 700

Hartelijk dank voor het kiezen van ons product.

Om deze 3d Printerpen naar tevredenheid te kunnen blijven gebruiken is het belangrijk dat U deze handleiding eerst zorgvuldig door te lezen.




Gebruiksaanwijzing 3RP700A ( zie afbeelding opbouw bedieningselementen )
  1. Steek de stekkerpen van de bijgeleverde  adapter in de “DC socket” aansluiting van de pen en de 230V stekker in een stopcontact
  2. Het “LCD screen”  geeft ABS of PLA aan en een rood lampje brand als teken dat de pen klaar is om op te warmen . Door indrukken van ”load filament button” gaat een groen lampje knipperen en wordt de temperatuur op het “LCD Screen” aangegeven als teken dat de pen opwarmt . Zodra hetgroene lampje stopt met knipperen is de ingestelde temperatuur bereikt en de pen klaar voor het laden van filament
  3. Afhankelijk van het te gebruiken filament soort ABS of PLA dient U hiervoor eerst de juiste keuze te maken. De actuele keuze wordt op het “LCD screen” aangegeven door gelijktijdig de “temperature increase” knop en de “unload filament button”te drukken. U kunt met gebruik van deze knopjes ook naar ABS of  PLA mode omschakelen
  4. Steek nu het juiste filament ( afhankelijk van vooraf gemaakte temperatuur keuze voor gebruik ABS of PLA ) in het “filament loading hole”  en houd hierbij de “load filament button”ingedrukt tot er materiaal uit de penpunt komt ( door 2x snel achter elkaar de “load filament button”t edrukken zal de pen het filament automatisch laden , en door nogmaals te drukken stopt de automatische aanvoer weer.
  5. Temperatuur afregelen gebeurt met de “temperature increase” en “temperature decrease” knopjes   ( bereik 60*C- 230*C)
  6. Gedurende Uw werkzaamheden kunt U met de “Speed increase ” of “speed decrease”knop de snelheid van de materiaal toevoeging respectievelijk verhogen of verlagen ( totaal 6 niveau’s  welke op het “LCD screen” adhv meer of minder balkjes wordt weergegeven )
  7. Smeltpunten van zelfde materiaalsoorten kunnen door hun specifieke kleur iets verschillen, waarvoor het noodzakelijk kan zijn om de standaard ingestelde temperatuur beter af te regelen
  8. Maak geen lichamelijk contact met de “heating point” en vermeid aanraking met ïntegrated heating nozzel” en filament
  9. De 3d-pen gaat automatisch in standby modus als ze langer dan 1 minuut niet wordt gebruikt. Voor her-gebruik dient eerst de “load filament button” waarna de pen weer opwarmt naar ingestelde temperatuur
  10. 10. Als U filament wil vervangen moet U eerst punt 2.) controleren of herhalen, indien de pen op temperatuur is drukt U de “unload filamant button” (2x tbv automatisch ontlading )  Hierna weer verder handleiding volgen vanaf punt 3)


    Algemene  Opmerkingen:
    * Het (op)nieuw in te voeren filament mag niet zijn vervormd en vooraf recht te zijn afgeknipt
    * Wij adviseren wij om het filament niet in de pen achter te laten en dit voor het opbergen van de pen uit de pen te verwijderen

    Indien U van PLA naar ABS wilt wisselen (of andersom) moet U eerst a) het huidige filament ontladen b) de pen te doorspoelen met cleaning filament c) cleaning filament te ontladen d) De pen opnieuw op te starten door ca. 2minuten de adapter stekkerpen uit ”power input hole” te trekken e) De stekkerpin weer insteken en de pen in te stellen op het gewenste filament. f) de pen opwarmen en printen.
Gebruiksaanwijzing MyRiwell RP200A Easy-Style 3D Pen;

WAARSCHUWING & GEBRUIKSAANWIJZING
Myriwell RP200a easy-style

Waarschuwingen voor gebruik:
* Gebruik uitsluitend een goedgekeurde voeding voor de verbinding met de USB kabel (5) ( zie webpagina voor geschikte Net-adapter of Power-pack  ). Een slechte adapter kan uw 3d pen beschadigen doordat deze op een te lage spanning werkt.
* Gebruik uitsluitend PLA filament met een goede diameter en tolerantie zoals dit verkocht wordt via printerpen.nl. Een verstopte pen punt (4) ontstaat door, niet volledig ontladen of werken met verkeerd filament materiaal.  Wij adviseren altijd een hoge kwaliteit filament te gebruiken voor deze pen. Slecht filament kan ook leiden tot verstopping. Deze pen is geconfigureerd voor gebruik van PLA filament materiaal.

Werk bij een verstopte pen-punt (4) niet door maar kijk op onze web pagina “how to clean a nozzle" naar enkele voorbeeldvideo's van het ontstoppen van een nozzle bij een 3d pen. Het kan voorkomen dat het filament klemt bij wisseling van filament. Help met de hand het filament in het invoer opening (6) tot de ingebouwde aandrijving het filament doorvoert en reinig indien nodig de pen met cleaning filament. Het best kunt u met filament vanaf een rol werken (max 10m rol) en deze invoeren (6) in de pen. Als het filament toch toevallig volledig in de pen zit kunt U gewoon het volgende stuk invoeren (Het nieuwe zal het oude doordrukken).

Als u het filament wilt wisselen middels retourknop(2)  mag u de laatste 10cm filament niet meer gebruiken. Meermaals uitvoeren en invoeren van hetzelfde stuk filament verstopt het aandrijf tandwiel *Een verstopt tandwiel of beschadigde punt (4) ontstaan bij doorwerken met ‘n verstopte pen of vanwege het snel achterelkaar blijven  in en uitladen van hetzelfde filament. Deze beide zaken vallen vanwege verkeerd gebruik niet onder garantie.

Een 3d-printer-pen is een high-tech apparaat welk met beleid gebruikt moet worden!

Algemene veiligheidswaarschuwing
Deze 3d-pen is geschikt voor leeftijden vanaf 8 jaar echter onder de 12 jaar alleen onder toezicht van volwassenen.
  • De punt (4)  kan temperaturen tot 200”C bereiken, vermeid daarom elk contact met lichaam of snel brandbare stoffen.
  • Steek alleen het juiste ( door Uw leverancier en Myriwell geadviseerde ) filament in het “filament input hole” (6), en nooit iets in de “Nozzle” (4).
  • Gebruik uitsluitend een geschikte 5V -2Amp = USB “power adapter” dek deze nergens mee af en haal hem van de pen als ze niet langer wordt gebruikt.
  • Gebruik de pen en adapter niet in een vochtige omgeving en bewaar ze op een veilige en droge plek plaats zodat deze niet kunnen vallen of zonder toezicht door kinderen gebruikt kunnen worden

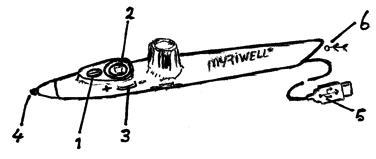

Gebruiksaanwijzing RP200A MyRiwell 3d-pen easy-style (zie afbeelding  )
- 1) Stop de USB plug in een geschikte USB adapter en de adapter in het stopcontact. Hierdoor gaat het lampje (1) in een rode kleur branden.
- 2) Druk op de print-knop (1), het rode lampje (1) gaat nu heel snel ( ongeveer 3xper seconde knipperen ) als teken dat de pen opwarmt. Na ongeveer 80 seconden gaat het rode lampje (1) langzamer (ongeveer 1xper seconde) knipperen De pen is nu op opgewarmd.
- 3) U kunt nu de pen laden met geschikt PLA  filament. Voer het materiaal in bij de filament ingang (6) en druk de tegelijkertijd de printknop (1) in. De pen begint nu met het inladen van het materiaal. Houd de printknop (1) ingedrukt tot het materiaal uit de punt (4) komt. Door 2keer snel op de  printknop (1) de klikken zal de pen continue printmateriaal aanvoeren tot U weer 1x op de printknop (1) klikt waarmee U de pen aanvoer stopt
- 4) U kunt nu beginnen met het 3D tekenen. Wanneer u de print knop indrukt (1) komt het materiaal eruit. De uittreed snelheid van het materiaal kunt U met de draaiknop (3) regelen.
- 5) Wanneer u een andere kleur wilt gebruiken en het printmateriaal is nog niet op dan kunt u het materiaal ook uitladen. Houd de pen vast met de printkop omhoog gericht en terwijl U op de retour knop (2) blijft drukken. Het ingebouwde motortje begint met het uitladen van het materiaal,  trek voorzichtig met de hand het filament materiaal uit de pen totdat het er in zijn geheel uit is. Gebruik de laatste 10cm filament nooit opnieuw in verband met kans  op verstopping van het aandrijfmechanisme.
- 6) Let op; Bij het drukken van de retourknop (ook al is het maar kortstondig) dient het volledige filament te worden ontladen. Gesmolten filamenten achterwaarts transporteren en daarna weer voorwaarts veroorzaakt verstopping.




Wij raden aan om na elk gebruik van de pen het materiaal uit te laden. Wanneer u het oude materiaal (later) weer inlaadt, zorg er dan voor dit glad is en recht is afgeknipt.

Indien de pen meer dan 4 minuten niet gebruikt wordt, zal ze automatisch naar stand-by  gaan. Om de pen weer te activeren drukt u op de printknop (1).

Indien U ook met andere filament materiaal soorten als ABS wil werken adviseren wij het gebruik van een 3D-pen met LCD display zoals de Myriwell advanced. We danken voor Uw aankoop en raden U aan deze handleiding goed tot U te nemen en wensen U veel plezier met Uw creatieve ontwerpen,


De waardering van Uw 3d pen, filament, printer & accessoires specialist www.printerpen.nl bij Webwinkel Keurmerk Klantbeoordelingen is 9.0/10 gebaseerd op 668 reviews.
